ESXI7.02 Intel 核心显卡直通开启3D加速

开始前准备：

1.操作涉及修改ESXI底层配置文件，可能导致ESXI崩溃无法修复，请操作前做好数据备份！

2.终端工具：CRT、XShell、MobaXterm、Windows PowerShell等，任选其一

一、   关闭ESXI显卡调用

1. 开启ssh连接服务：

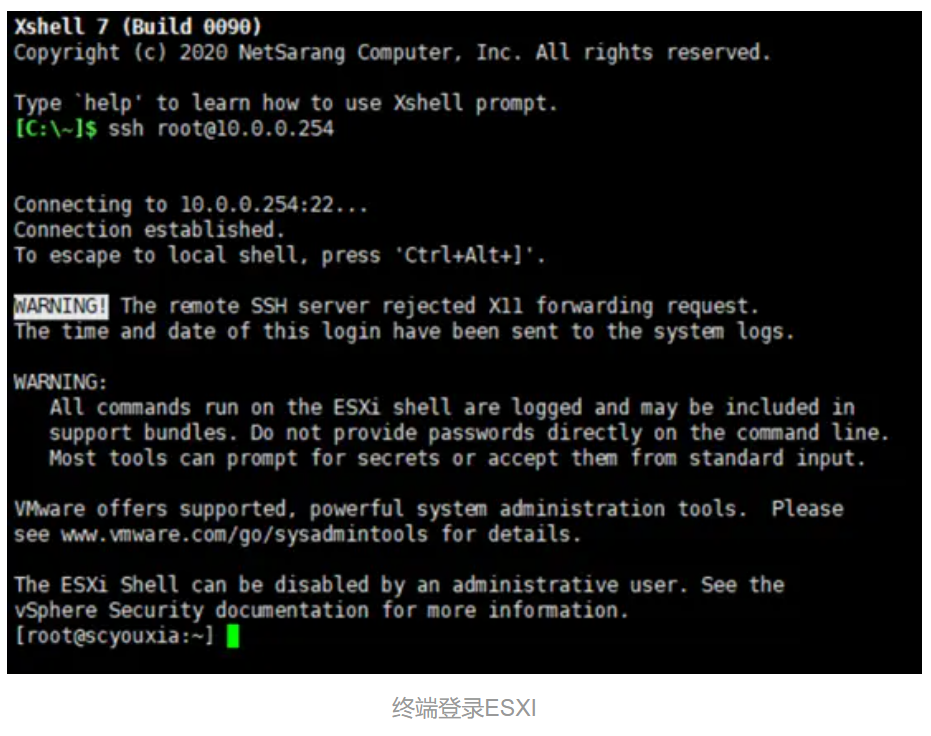

2.  用终端工具SSH登录ESXI：

3. 终端命令行输入以下命令：

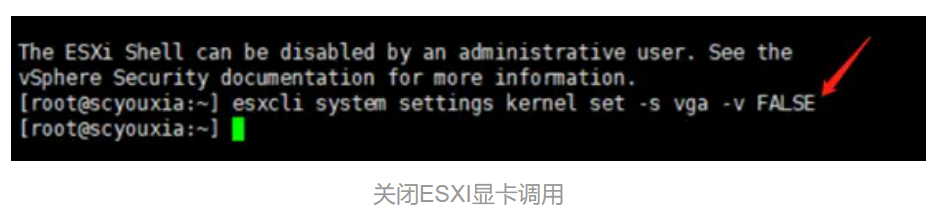

esxcli system settings kernel set -s vga -v FALSE

如图所示：

*当不需要直通核显时可执行以下命令恢复ESXI显卡调用：

 esxcli system settings kernel set -s vga -v TRUE

二、   修改passthru.map 添加PCIE设备ID信息

1.  终端命令行执行：

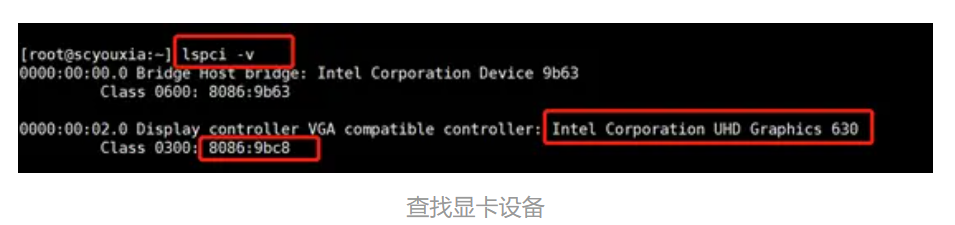

lspci -v

找到显卡设备ID，如图所示：

*8086:9bc8就是显卡设备ID，其中8086是供应商ID，也就是代表Intel，9bc8就是这块显卡的设备硬件ID

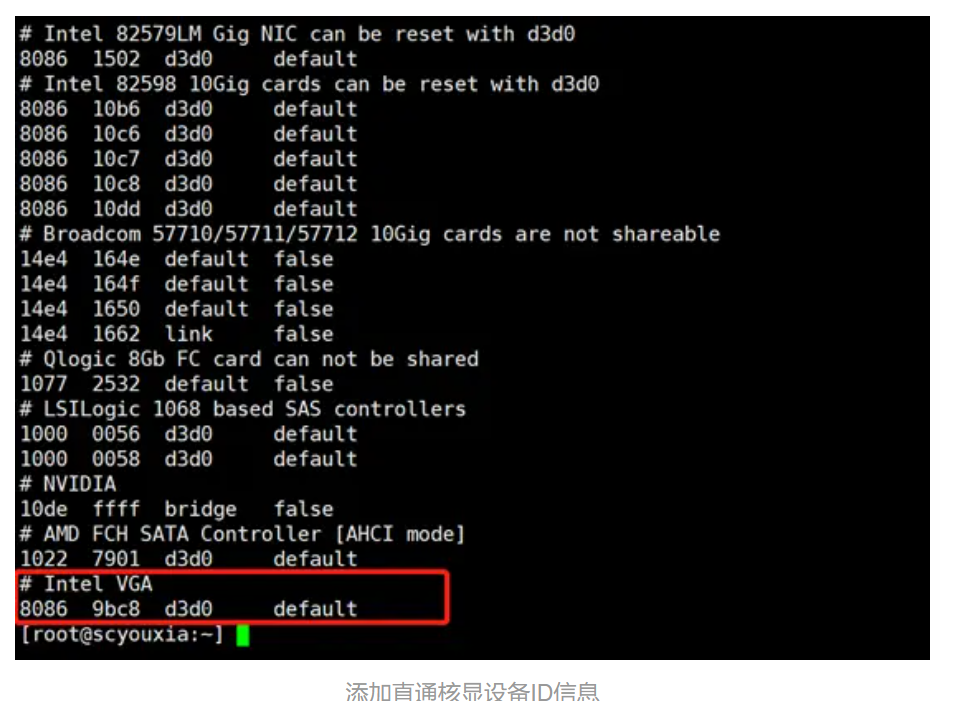

2.  使用vi编辑器，修改/etc/vmware/passthru.map 文件

在最底部增加以下信息：

8086:3185

#Intel VGA8086  0402  d3d0     default

完成后保存并退出。

三、   重启ESXI主机

*注意：重启后将不再显示黄底的ESXI控制台界面

四、   切换显卡直通

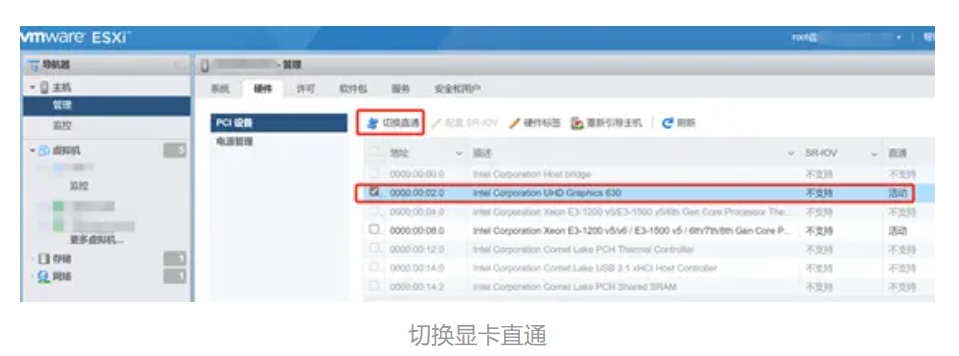

web登录ESXI控制台，切换显卡直通：

五、   为虚拟机添加PCIE设备

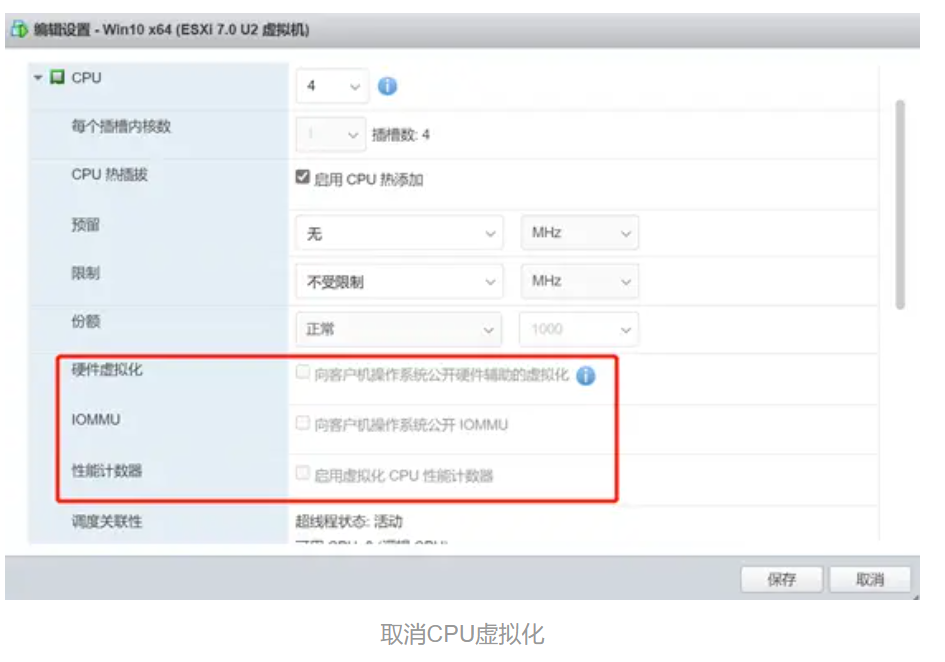

1. 编辑虚拟机，CPU虚拟化这三个选项全部取消：

*未取消开启虚拟机会报错“由于硬件或软件支持不可用,因此无法为 0:2.0 注册设备 pciPassthru0”

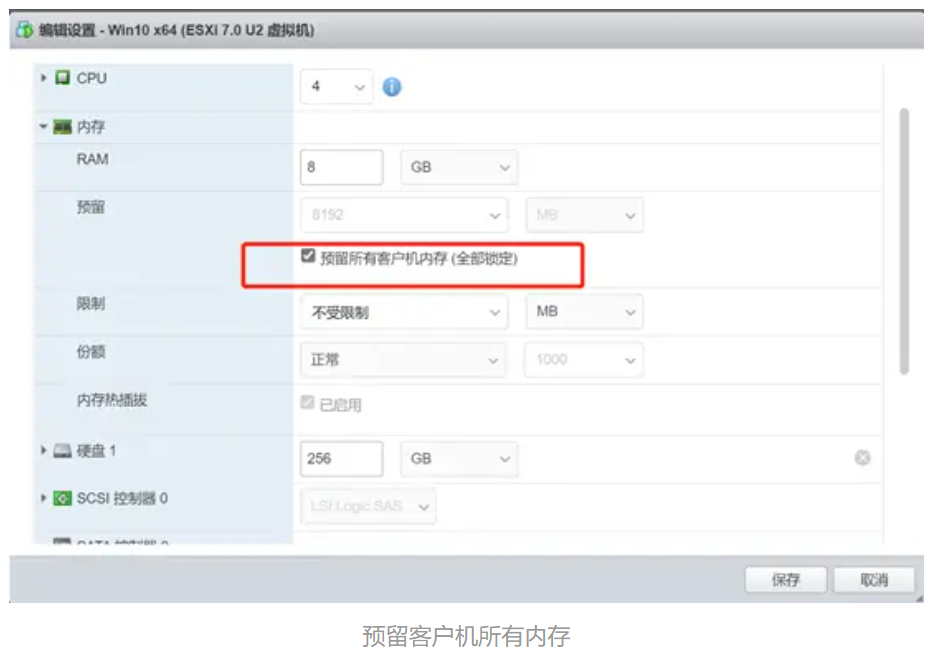

2. 内存勾选“预留所有客户机内存（全部锁定）”选项：

*未勾选开启虚拟机会报错。

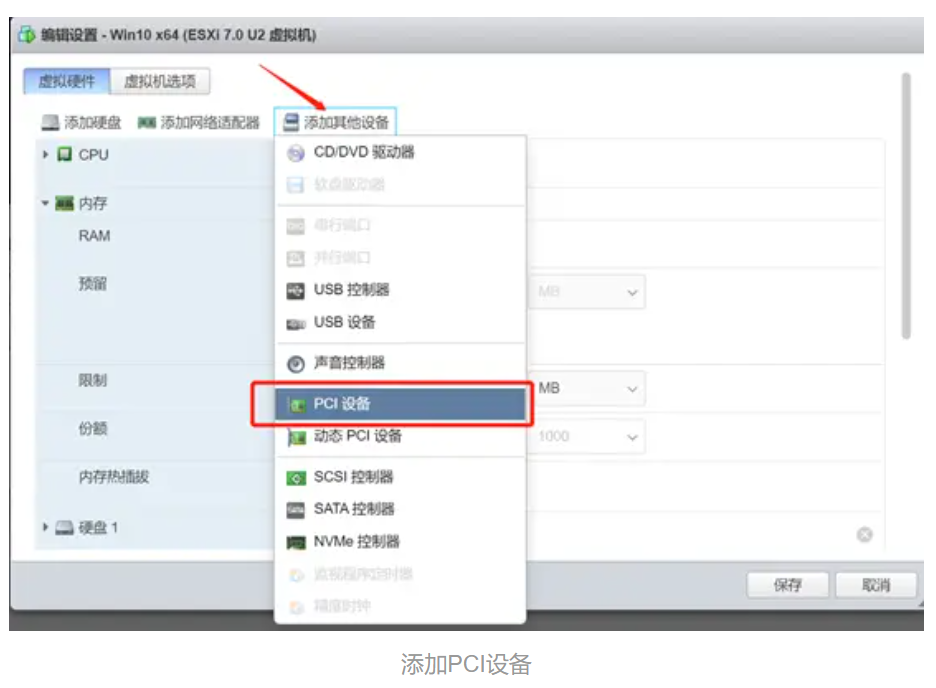

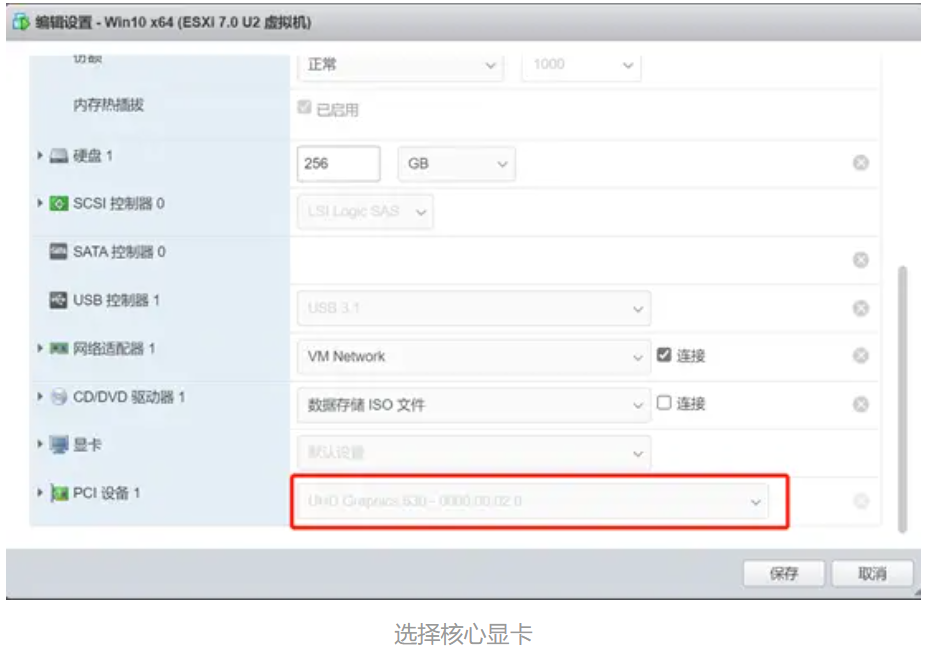

3. 添加显卡

配置虚拟机自定义参数：

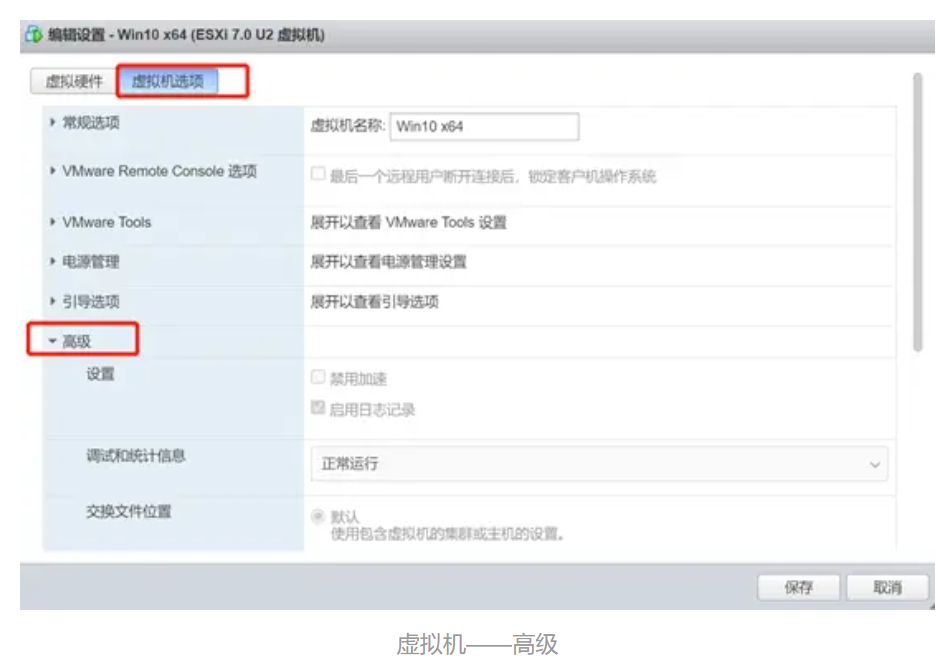

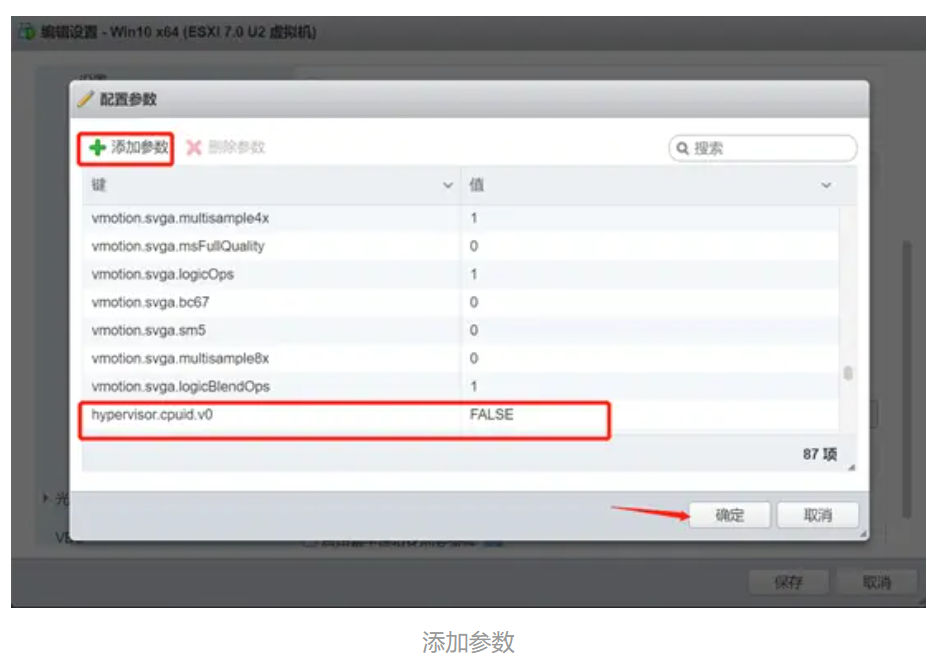

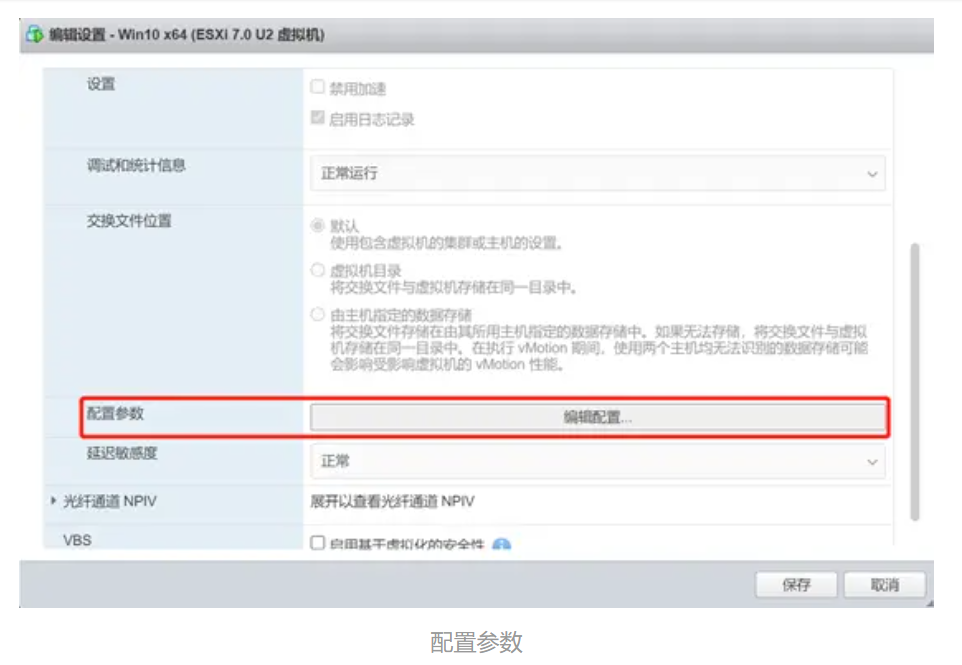

进入“虚拟机选项→高级→配置参数→编辑配置”添加以下参数：

          键                                   值

hypervisor.cpuid.v0        FALSE

*参数的作用：不让操作系统识别是在虚拟机环境运行，一般直通独立显卡需要这样设置，核显可忽略，但设置也无妨。

如下图所示：

5.   完成后保存虚拟机配置。

六、   开启虚拟机，安装驱动

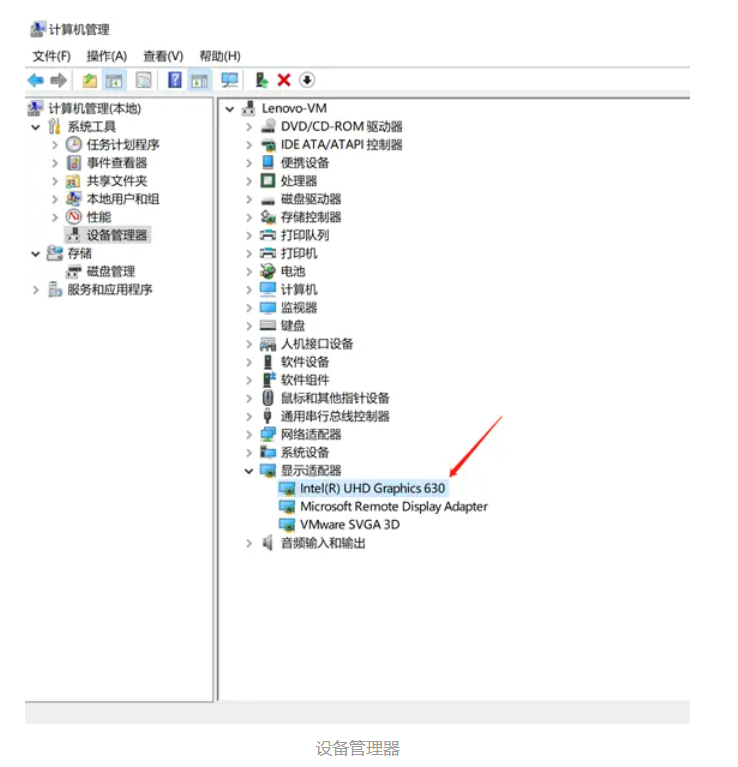

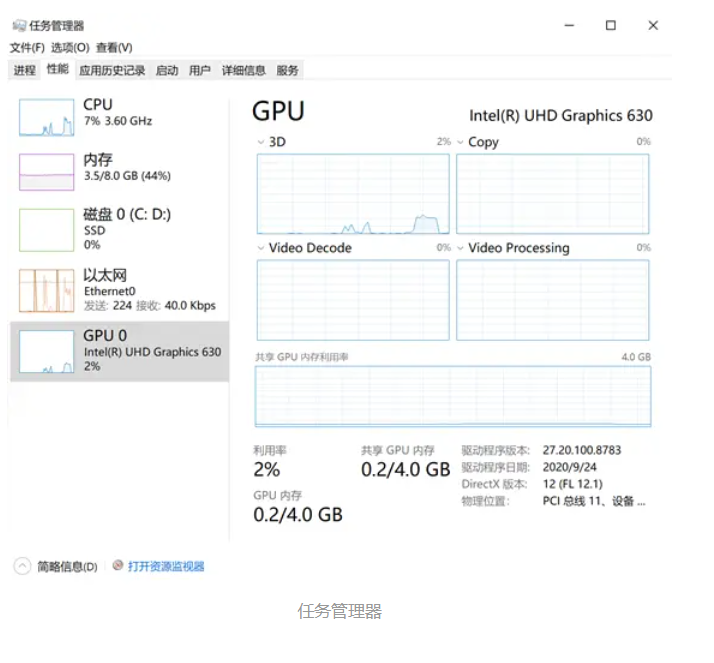

1. 开启虚拟机，查看设备管理器，识别到新硬件设备后安装驱动程序即可。-----Win10会自动安装驱动。

至此，配置结束。

直通其它PCIE设备与直通显卡同理。Windows虚拟机与Mac虚拟机同样适用。

注意：操作涉及修改ESXI底层配置文件，可能导致ESXI崩溃无法修复，请操作前做好数据备份！
